2011/02/23 (Wed) 10:02
※分解するとおそらくサポート対象外となります。
私は知的好奇心から玉砕覚悟です。それでも問題無ければどうぞバラして下さい。

まだろくな情報が出回ってないのでなにか考えてる方の参考になれば幸い。

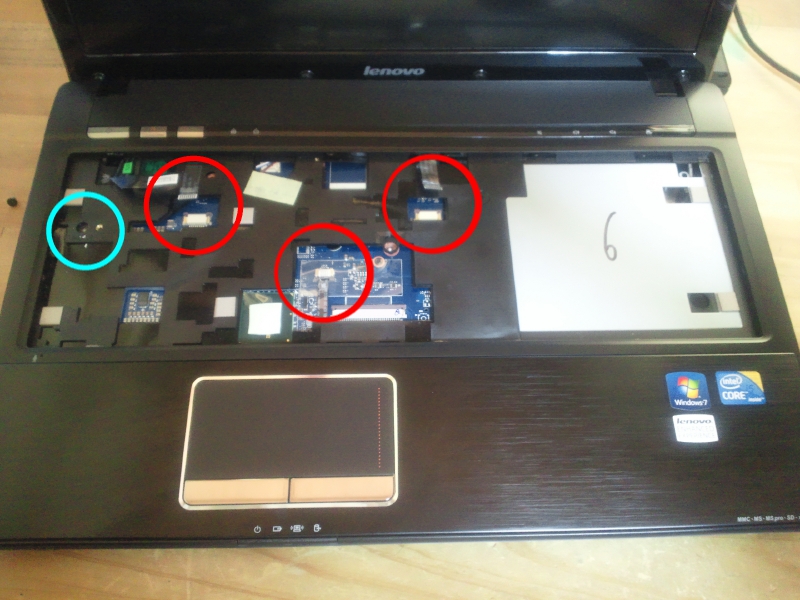

一枚目の赤丸内はタッチパッドや電源ボタン等とマザーボードを繋いでいるライン。
水色の丸の所にはLenovoの封印シールがありました。たぶんコレ破くと保障が死にます。
何の躊躇も無く破いてから写真撮っちゃったので手元に画像が無いです ^^;
まぁ見たければキーボード外せば見れますので頑張って下さい。

G560 分解 写真 06798NJ G560 分解 写真 06798NJ G560 分解 写真 06798NJ

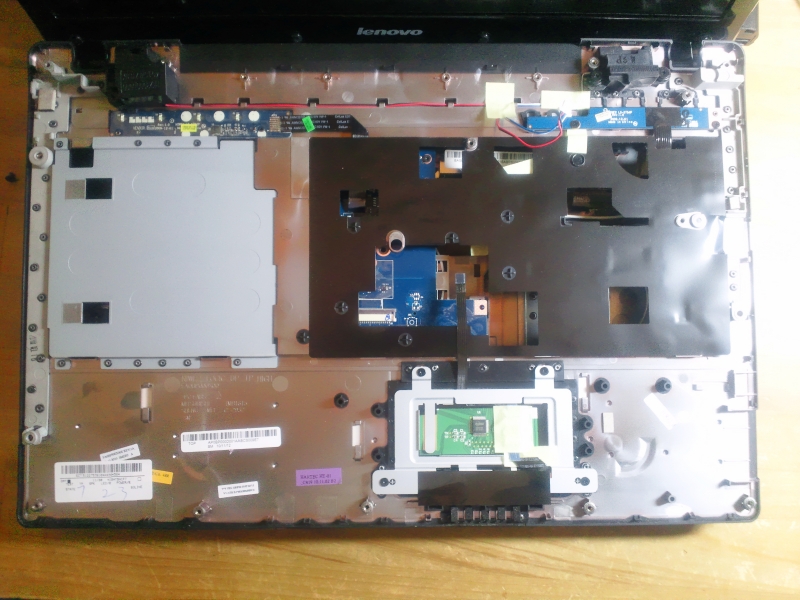

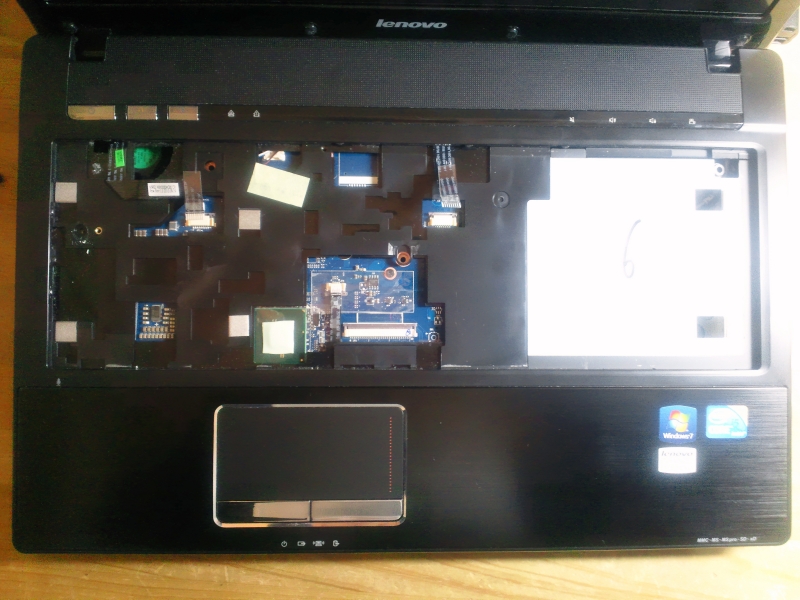

キーボードを取り除いた図と天板を裏返した図です。

G560 分解 写真 06798NJ G560 分解 写真 06798NJ

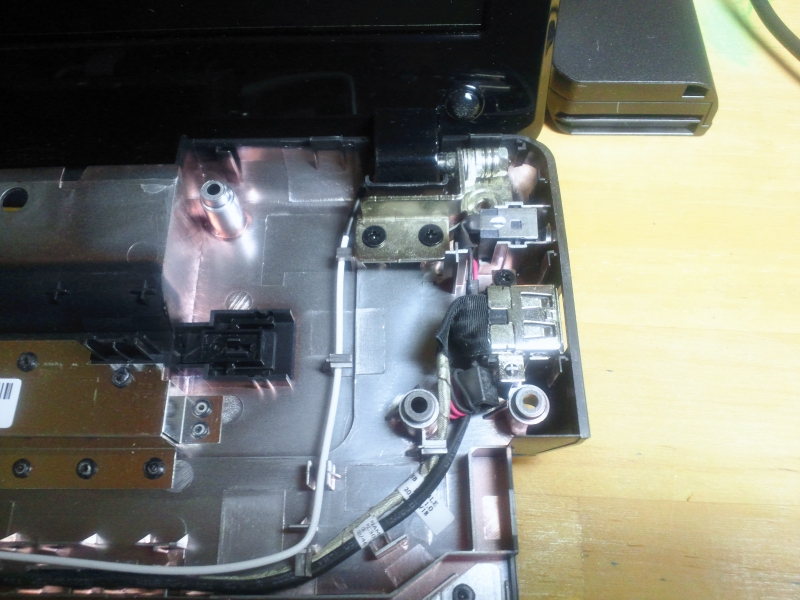

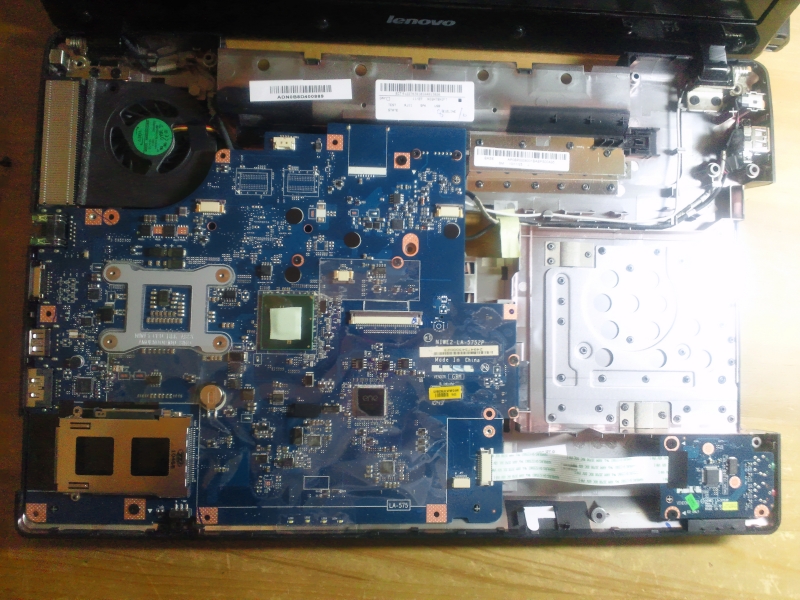

マザーボード表 とヒンジ部分(正面右手)です。
マザー上部に四角い枠。おそらくSIMカード実装可能な機体にはあそこにスロットが付くのでしょう。

G560 分解 写真 06798NJ G560 分解 写真 06798NJ G560 分解 写真 06798NJ

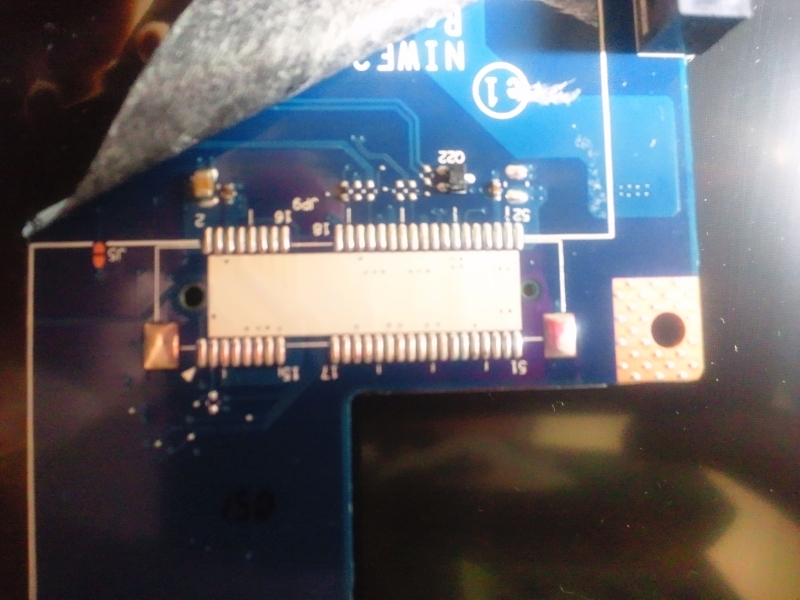

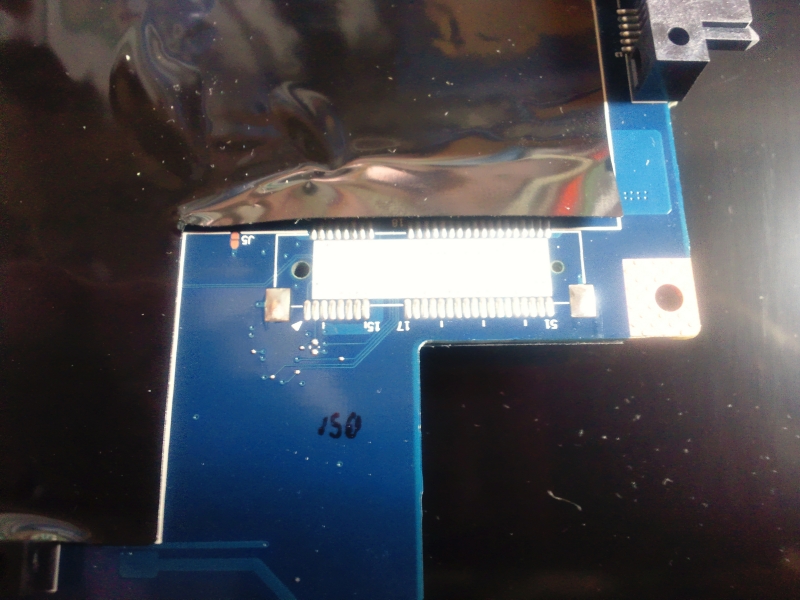

無線モジュールの上にチラッと見えたMINI PCI-eの実装用パターンっぽい部分

そんなに撮りませんでしたが、近いうちにまた分解するので続きはその時にでも。
バラして戻すときには無線LANの外部スイッチに注意しましょう。
特に意識してなかった所為でかみ合っておらず、現在動かせません(笑

拍手[7回]

PR
Comment
Name
Title
Mail
URL
Comment
Pass   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
キーボードのはずし方を教えてください
Koichi Yoshikawa 2011/12/06(Tue)20:31:55 編集
キーボードのはずし方を教えていただけませんか。G570を購入3カ月で水ぬれにより壊してしまいました。できれば分解したいので、その方法もお分かりでしたらご教示願います。
Re:キーボードのはずし方を教えてください
akdnaa 2012/01/17 18:17
>キーボードのはずし方を教えていただけませんか。G570を購入3カ月で水ぬれにより壊してしまいました。できれば分解したいので、その方法もお分かりでしたらご教示願います。

返信が遅れすみません。
申し訳ありませんがG570は所有していないため具体的にはわかりませんが、
米国のLenovoサイトでは分解手順なども公開しているHardware Manentance Manualというものを公開しており、G570用のマニュアルの47ページにキーボードのはずし方も掲載されておりましたのでこちらを参考にされてはいかがかと思います。
http://consumersupport.lenovo.com/jp/en/UserGuide/Guide_show_1319029486729.html

分解はすべて自己責任となり、あくまで米国Lenovoの開示情報なので一部仕様が異なることはご承知置き下さい。
