2011/02/24 (Thu) 16:59
本日二度目の分解を実施。

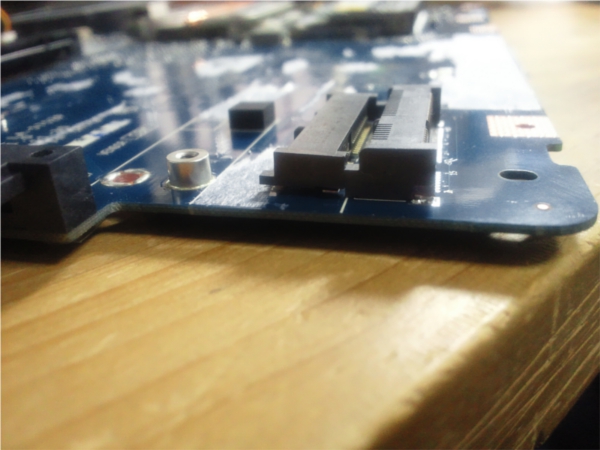

MiniPCIexpressスロットを取り寄せて見たのであわせて見たら高さが大幅に合わない orz

適当に買ってみたけどちゃんと計らなきゃ駄目ですね。
高さ4mmでは低すぎました、目測で6mm(5.7mm)っぽいです。
aitendoで300円で売ってるヤツが合うかと思いますので、今度CoCoNETに出かけてきます。
MINI-PCI-EXPRESSソケット[8C02-H5.7] http://www.aitendo.co.jp/product/1360

先日撮った写真はピンボケてたりしたので再度撮り直しました。

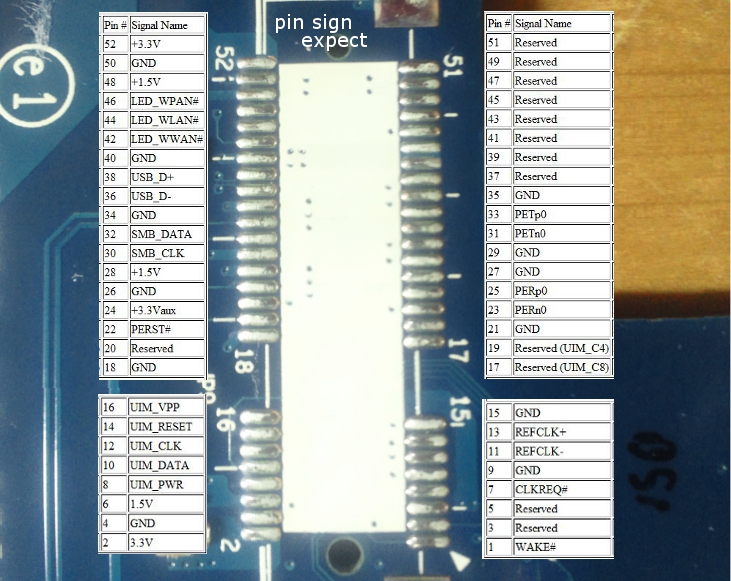

そしてMiniPCI-expressのピンアサインを公開されていらっしゃる海外フォーラムさんからピンの配置を頂き載せてみた図。
未確認なので予想でしかないです。
G560 mini pci ex picture G560 mini pci ex picture

情報は、 mao さんの「EeePC CF増設記事」
http://tie2.dip.jp/~tie2/EeePC/EeePC_hack_cf.html で紹介されていた、
「Mini PCI Express Bus」
http://www.interfacebus.com/Mini_PCI_Express_Bus.html より。

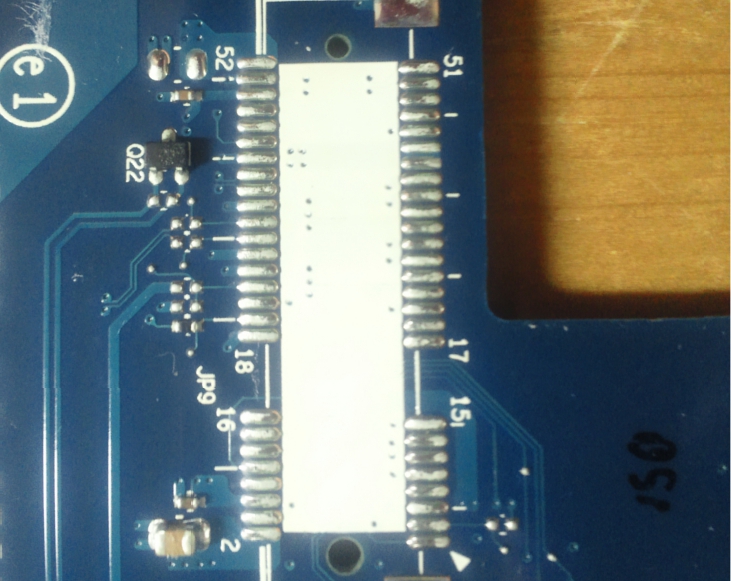

裏面も確認しましたが特に近いところにスルーホールがあるわけでは無さそうです。
なので、もしいじる必要があるとしたらすぐ下に出ているパターンになりそう。

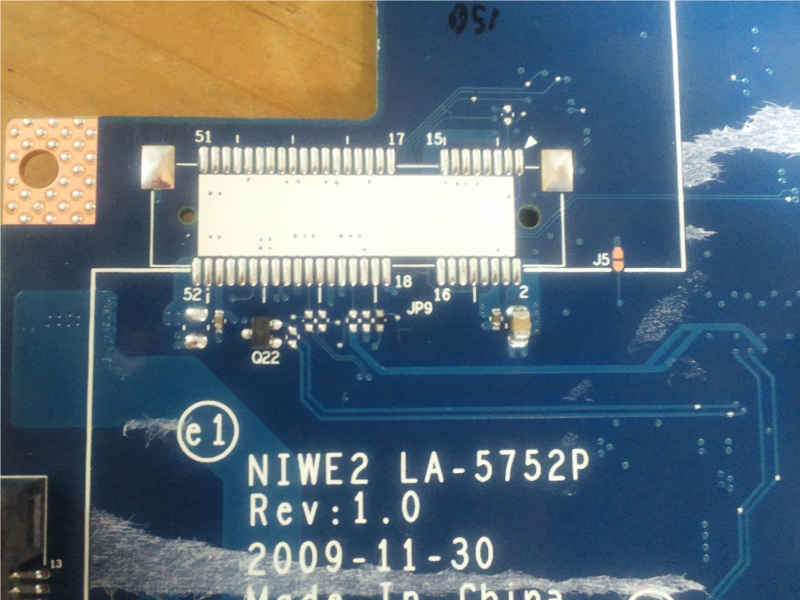

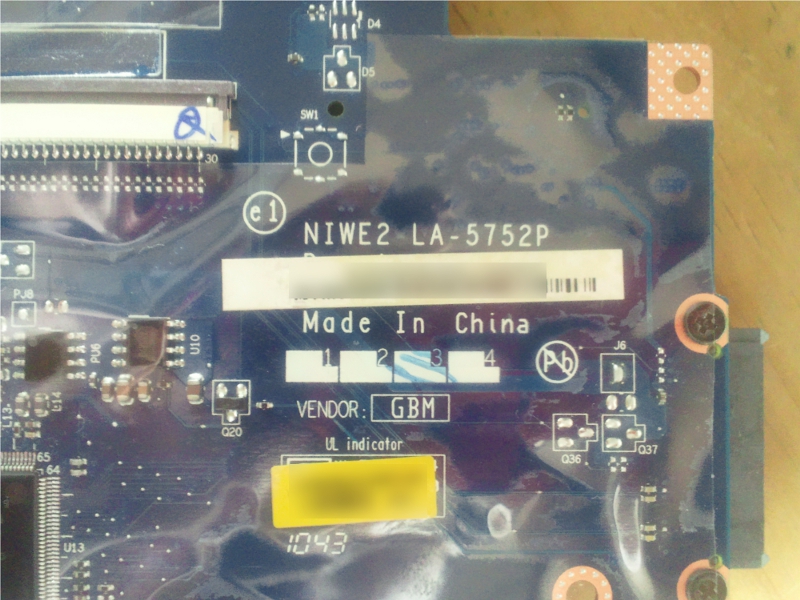

g560 mini pci express mother g560 mini pci express mother
(左:MiniPCIパターン面,右:裏面)

ここに記載のある「LA-5752P」という名称で海外ではマザーが販売されている様です。
ハードウェアメンテナンスマニュアルでも
「NIWE2 MB ASSY 10/100 UMA-15.6-W/O HDMI」としか記述無いですからね…
まぁ特注なのでメーカーとしてはFRUだけ判ってれば良いんでしょうし関係無いですが。
入ってる日付が 2010/09/22 発表の 06798NJ なのに 2009/11 のマザーなので、
マザーの形態はずっと同じでチップだけ乗せ換えなんでしょうね…

拍手[4回]
