2011/02/24 (Thu) 16:59
本日二度目の分解を実施。
MiniPCIexpressスロットを取り寄せて見たのであわせて見たら高さが大幅に合わない orz

適当に買ってみたけどちゃんと計らなきゃ駄目ですね。
高さ4mmでは低すぎました、目測で6mm(5.7mm)っぽいです。
aitendoで300円で売ってるヤツが合うかと思いますので、今度CoCoNETに出かけてきます。
MINI-PCI-EXPRESSソケット[8C02-H5.7] http://www.aitendo.co.jp/product/1360

先日撮った写真はピンボケてたりしたので再度撮り直しました。
そしてMiniPCI-expressのピンアサインを公開されていらっしゃる海外フォーラムさんからピンの配置を頂き載せてみた図。
未確認なので予想でしかないです。
G560 mini pci ex picture G560 mini pci ex picture

情報は、 mao さんの「EeePC CF増設記事」
http://tie2.dip.jp/~tie2/EeePC/EeePC_hack_cf.html で紹介されていた、
「Mini PCI Express Bus」
http://www.interfacebus.com/Mini_PCI_Express_Bus.html より。

裏面も確認しましたが特に近いところにスルーホールがあるわけでは無さそうです。
なので、もしいじる必要があるとしたらすぐ下に出ているパターンになりそう。
g560 mini pci express mother g560 mini pci express mother
(左:MiniPCIパターン面,右:裏面)

ここに記載のある「LA-5752P」という名称で海外ではマザーが販売されている様です。
ハードウェアメンテナンスマニュアルでも
「NIWE2 MB ASSY 10/100 UMA-15.6-W/O HDMI」としか記述無いですからね…
まぁ特注なのでメーカーとしてはFRUだけ判ってれば良いんでしょうし関係無いですが。
入ってる日付が 2010/09/22 発表の 06798NJ なのに 2009/11 のマザーなので、
マザーの形態はずっと同じでチップだけ乗せ換えなんでしょうね…

拍手[4回]

PR
2011/02/23 (Wed) 10:02
※分解するとおそらくサポート対象外となります。
私は知的好奇心から玉砕覚悟です。それでも問題無ければどうぞバラして下さい。

まだろくな情報が出回ってないのでなにか考えてる方の参考になれば幸い。

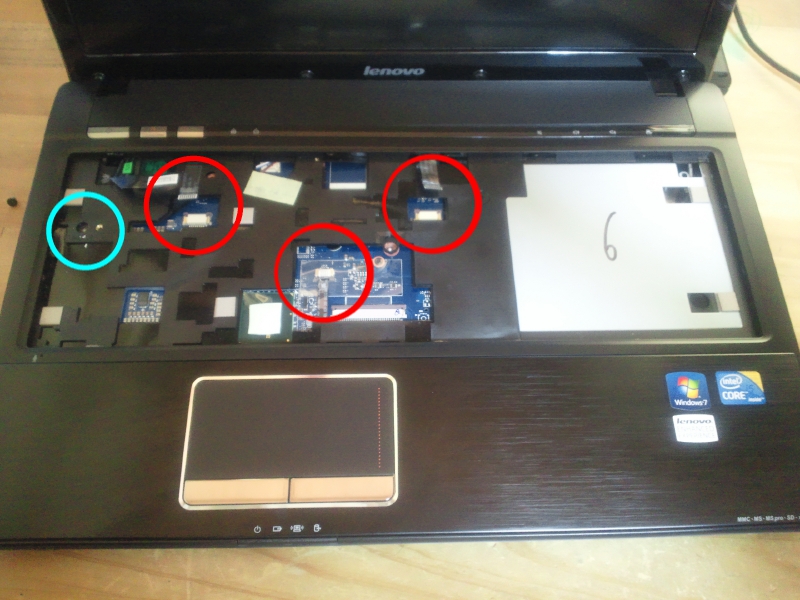

一枚目の赤丸内はタッチパッドや電源ボタン等とマザーボードを繋いでいるライン。
水色の丸の所にはLenovoの封印シールがありました。たぶんコレ破くと保障が死にます。
何の躊躇も無く破いてから写真撮っちゃったので手元に画像が無いです ^^;
まぁ見たければキーボード外せば見れますので頑張って下さい。

G560 分解 写真 06798NJ G560 分解 写真 06798NJ G560 分解 写真 06798NJ

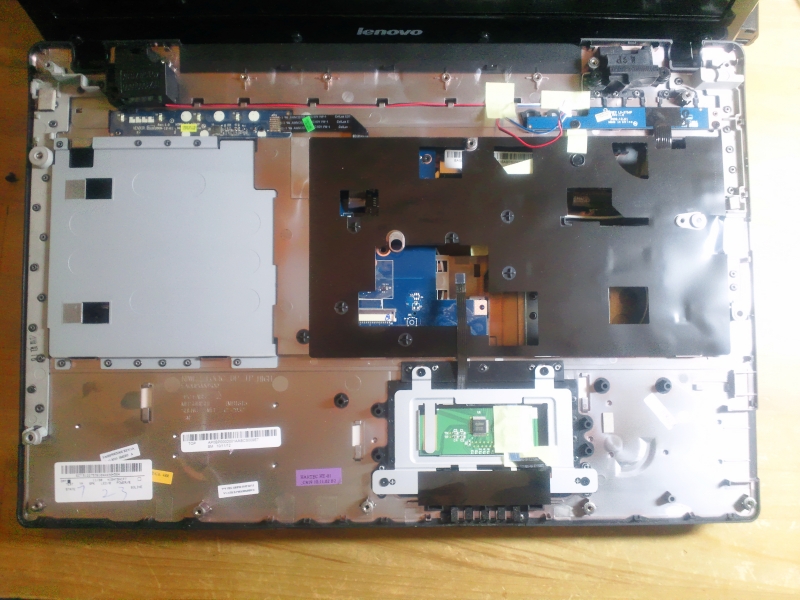

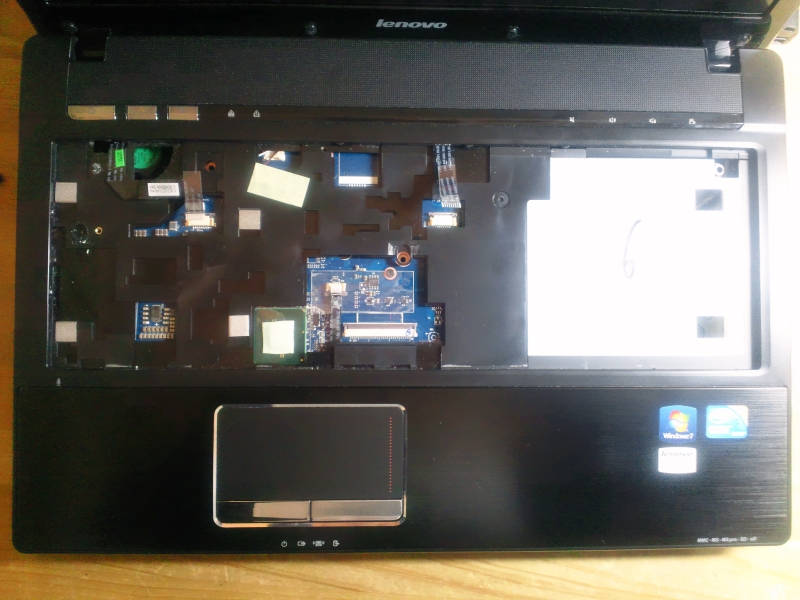

キーボードを取り除いた図と天板を裏返した図です。

G560 分解 写真 06798NJ G560 分解 写真 06798NJ

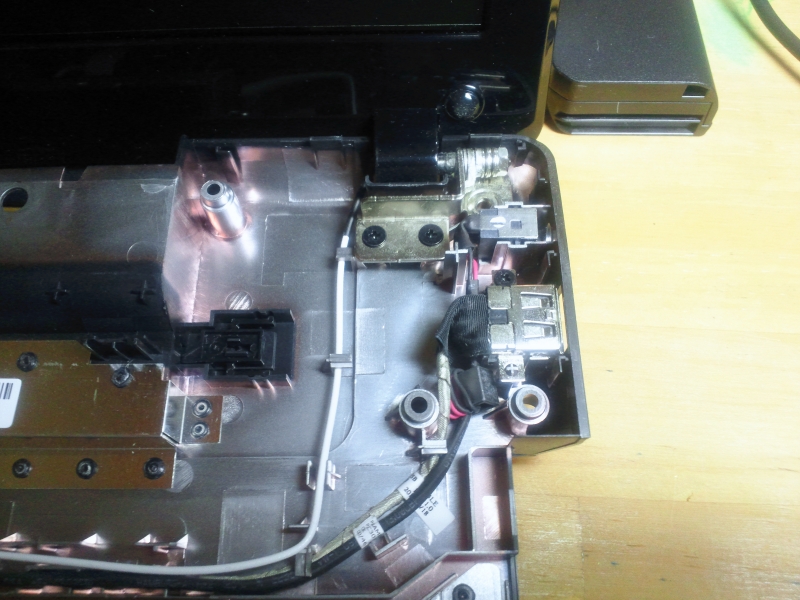

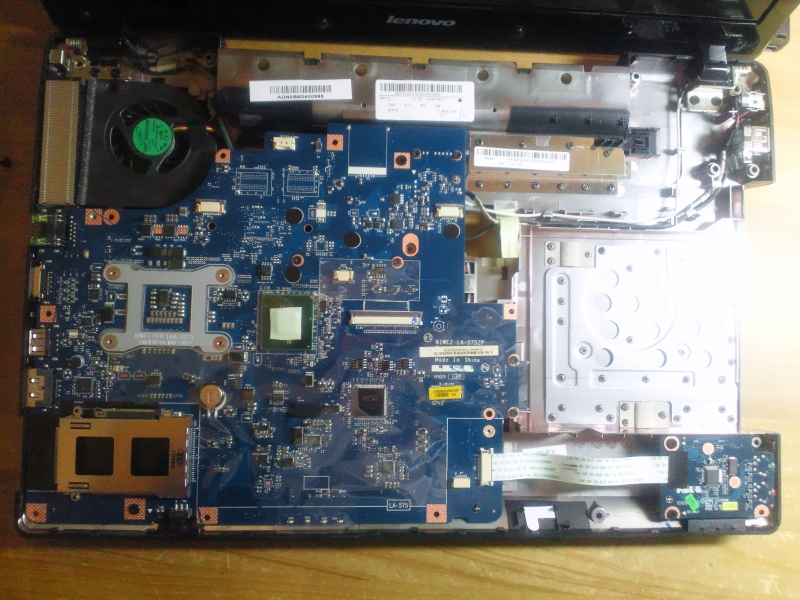

マザーボード表 とヒンジ部分(正面右手)です。
マザー上部に四角い枠。おそらくSIMカード実装可能な機体にはあそこにスロットが付くのでしょう。

G560 分解 写真 06798NJ G560 分解 写真 06798NJ G560 分解 写真 06798NJ

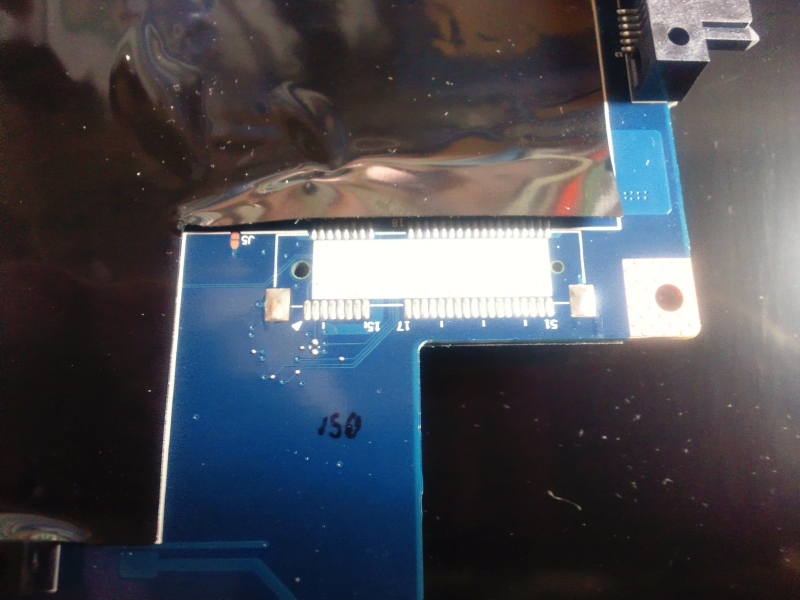

無線モジュールの上にチラッと見えたMINI PCI-eの実装用パターンっぽい部分

そんなに撮りませんでしたが、近いうちにまた分解するので続きはその時にでも。
バラして戻すときには無線LANの外部スイッチに注意しましょう。
特に意識してなかった所為でかみ合っておらず、現在動かせません(笑

拍手[7回]
