2011/02/25 (Fri) 20:23
G560に標準使用されているパーツリスト:メモリ
米Lenovoサイトで公開されている部品情報リストです。
日本で販売されているLenovo製品に完全に合致するとは限らないのであしからず。

FRU部品番号のリストです。FRU 部品番号については以下リンクを参照。
使用する部品番号の判別 (出荷部品番号または FRU 部品番号)
http://www-06.ibm.com/jp/domino04/pc/support/Sylphd09.nsf/jtechinfo/MIGR-4TQVCK

14 Bluetooth card メーカー,型番不詳
 FRU / 型番  FRU No.
 BT2.1 + ED, Fcn BCM92070 BT2.1 EDR Flash U NB  TBD
 BT2.1 + ED, USI BCM92070 BT2.1 EDR Flash U NB  TBD
 Cable miscellaneous parts
 (f) NIWE1 BT CABLE 31042403

チップだけは BCM92070 と判るものの、型番がわからないです。
形状はドーターカードで、搭載場所はSDスロットの下の隙間らしいです。
専用のコネクタがケーブル類のリスト部分に記載されていました。最下部の(f)のケーブルですね。

誰かBT搭載モデル買い、このページを見ていらっしゃる方で、尚且つ、
「保障なんざ糞喰らえ」な分解上等の奇特な方の情報提供お待ちしております。

拍手[0回]

PR
2011/02/22 (Tue) 04:51
G560に標準使用されているパーツリスト:キーボード
米Lenovoサイトで公開されている部品情報リストです。
日本で販売されているLenovo製品に完全に合致するとは限らないのであしからず。

FRU部品番号のリストです。FRU 部品番号については以下リンクを参照。
使用する部品番号の判別 (出荷部品番号または FRU 部品番号)
http://www-06.ibm.com/jp/domino04/pc/support/Sylphd09.nsf/jtechinfo/MIGR-4TQVCK

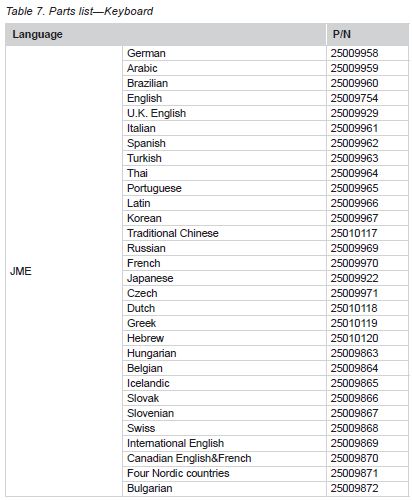

項目がありすぎてテーブルにまとめるのはだるかったので画像で割愛。
G560 keyboard FRUG560 keyboard FRU
G560 英語キーボード 紹介」で紹介した公式パーツナンバーは[25009754]でした。
左図のリストのEnglishキーボードのナンバーが該当するので、
日本語キーボードも左のリストかと思っておりました。

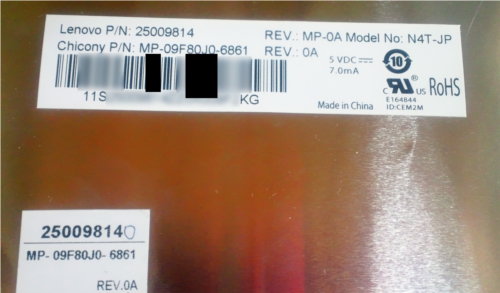

しかし実際に分解して出てきた日本語キーボードのナンバーは…

G560 keyboard japanese 日本語キーボード
赤いのは撮影しているカメラの色の照り返しです。実際は一面銀色です。

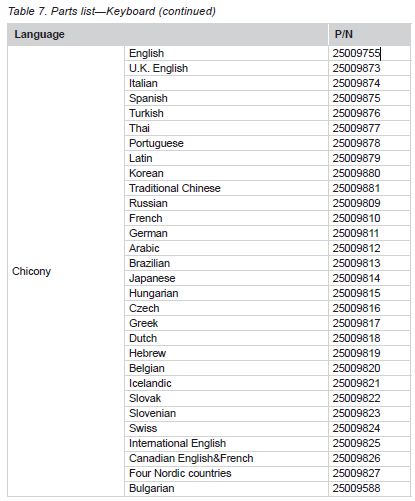

[25009814] 右図のリストのナンバーですね…
[ continued ]がどういう違いなのか、英語のニュアンスよく判らない…
まだリストは未完結で新しい型番に続きますよというだけなのか…?
なら何故各国で 2種類キーボードが… 判らない…

拍手[0回]

2011/02/21 (Mon) 10:25
G560に標準使用されているパーツリスト:無線モジュール
米Lenovoサイトで公開されている部品情報リストです。
日本で販売されているLenovo製品に完全に合致するとは限らないのであしからず。

FRU部品番号のリストです。FRU 部品番号については以下リンクを参照。
使用する部品番号の判別 (出荷部品番号または FRU 部品番号)
http://www-06.ibm.com/jp/domino04/pc/support/Sylphd09.nsf/jtechinfo/MIGR-4TQVCK

No.13
 チップメーカー  WLAN card, 802.11a/g/n & 802.16e  最大速度  FRU No.
 Intel  Intel 6250NX MOW M PCIE NB HMC  ?Mbps  20002321
 Intel  Intel 6250GX MOW M PCIE NB HMC  ?Mbps  20002388
 WLAN card, 802.11 a/g/n
 Intel  Intel 6200N MOW M PCIE NB HMC  300Mbps  20002324
 WLAN card, 802.11 b/g/n
 Broadcom  Gtc BCM43225 BGN MOW NB ?Mbps  20002271
 Intel  Intel 1000N MOW M PCIE NB HMC  ?Mbps  20002329
 Atheros  Cbt AR9283 HB93 BGN MOW NB  ?Mbps  20002276
 Broadcom Gtc BCM4313 M 802.11N MOW NB  ?Mbps  20002347
 Atheros  Cbt AR9285 HB95 BGN MOW NB  ?Mbps  20002346
 Liteon  Liteon AR9285 HB95 BGN MOW NB  ?Mbps  20002357

分解して出てきた無線モジュールは「 BCM94313HMG2L 」でした。
リストの「 BCM4313 」が誤植? そんなハズは無いか…
調べ次第加筆させて頂きます。 情報提供お待ちしております(笑)
あくまで参考程度に留めて下さい。 無線関係はあり過ぎて… ^^;

拍手[0回]

2011/02/20 (Sun) 02:02
G560に標準使用されているパーツリスト:液晶パネル
米Lenovoサイトで公開されている部品情報リストです。
日本で販売されているLenovo製品に完全に合致するとは限らないのであしからず。

FRU部品番号のリストです。FRU 部品番号については以下リンクを参照。
使用する部品番号の判別 (出荷部品番号または FRU 部品番号)
http://www-06.ibm.com/jp/domino04/pc/support/Sylphd09.nsf/jtechinfo/MIGR-4TQVCK

No.3, LCD panel, 15.6HD
 メーカー FRU / 型番 FRU No.
AUO B156XW02 V2 18003797
 LG Philips  LP156WH2-TLAA  18003819
 SAMSUNG  LTN156AT05-J01  18003911
 Hyundai IT  HT156WXB-100  18003719
 CHIMEI  N156B6-L0B TBD

TBD が何かは判りませんでした。何か情報があればコメント頂ければと思います。

私の所有PCはまだ実際に分解はしていないので予測でしかありませんが、
デバイスマネージャーからモニタのハードウェアIDを見ると「 CPT14C7 」とあります。
CPT社は上記リストに無いので日本仕様なのか、それともハードウェアIDはダミーなのか・・・
後日分解した際に型番を確認したいと思います。

メモリの際は運良くリストと合致しましたが、やはりリストの情報とは違う部分もある様ですね。
まぁ、まず間違いなく液晶パネルは発注に応じてくれないだろうなぁ…

>>629 さん @2ch(part15) 曰く、
629:[Fn]+[名無しさん]:2011/01/20(木) 09:03:28 ID:noMUY7xX
 なんか液晶パネルのハードウエアIDなる内部IDで語る流れになっちゃってるけど
 それは流通してる製品型番ではないので情報は取りにくいよ
 >>548 こーゆーとこでも検索できない
 LEN40A0 = LP140WH1
 CPT14C7 = CLAA156WA
 LGD0230 = LP156WH2
 LEN40B0 = LP156WH2 or LTN156AT ?

 http://www.forest.impress.co.jp/docs/review/20100428_364469.html
 こーゆー情報ソフトでもモニタ名が出てこないようなら
 ほんとうに判らないいように潰してあるのかもね


という様な情報もあります、一体どこのメーカー/ 型番になるか分解が楽しみです。

拍手[0回]

2011/02/20 (Sun) 00:41
G560に標準使用されているパーツリスト:メモリ
米Lenovoサイトで公開されている部品情報リストです。
日本で販売されているLenovo製品に完全に合致するとは限らないのであしからず。

FRU部品番号のリストです。FRU 部品番号については以下リンクを参照。
使用する部品番号の判別 (出荷部品番号または FRU 部品番号)
http://www-06.ibm.com/jp/domino04/pc/support/Sylphd09.nsf/jtechinfo/MIGR-4TQVCK

 No.12 規格は全て DDR3 1066 なのでその部分は割愛
メーカー FRU / 型番FRU no.
 SAMSUNG  1GB, M471B2873FHS-CF8 (CS: Nov 5 new 30pcs) 11011550
ELPIDA 1GB, EBJ10UE8BDS0-AE-F (Rev D /1Gb/65nm) 11011281
Micron 1GB, MT8JSF12864HZ-1G1F1(V58B/1Gb/68nm) 11010924
Hynix 1GB, HMT112S6BFR6C-G7 N0 (Orion/1Gb/54nm) 11010904
 SAMSUNG  2GB, M471B5673FH0-CF8 (CS: Nov 5 new 30pcs) 11011551
ELPIDA 2GB, EBJ21UE8BDS0-AE-F(Rev D /1Gb/65nm) 11011240
Micron 2GB, MT16JSF25664HZ-1G1F1 (V58B/1Gb/68nm) 11010925
Hynix 2GB, HMT125S6BFR8C-G7 N0 (Orion/1Gb/54nm) 11010905

自分の所有PCであるG560 06798NJに搭載されていたのは、
「 M471B5673FH0-CF8 」でしたので米国のリストではありますが合致しますね。

メモリは発注に応じてくれるのか判りませんがLenovoでの出荷番号が右の8桁の様です。
製品番号は上記リストのFRU番号とは別に「55Y3706」の様な
「xxYxxxx」だったり「xxUxxxx」,「xxPxxxx」の書式なので変わってくるのでしょうが。

何かしらの参考になれば幸いです。

拍手[0回]

2011/02/19 (Sat) 13:33
自分の所有PCに使用されているパーツ情報を照会出来ます。
勿論、Lenovo JAPANは対応していないので海外のLenovo公式へ。

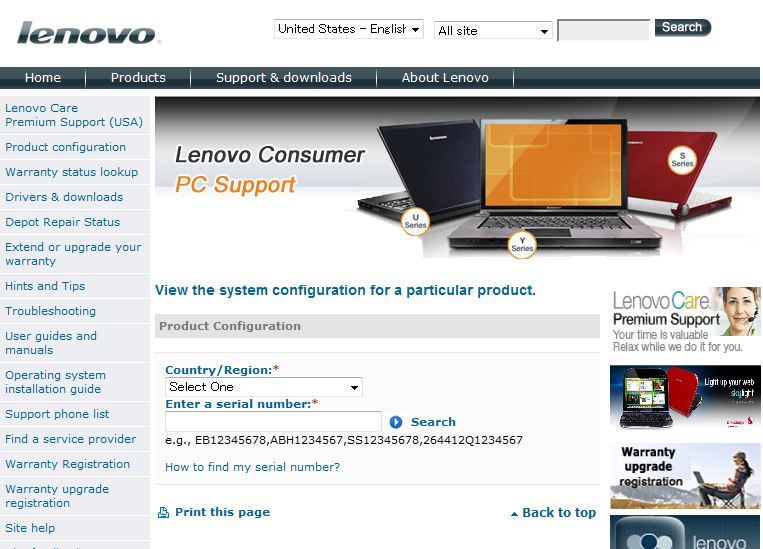

Product Configuration @ConsumerSupport.lenovo.com
http://consumersupport.lenovo.com/jp/en/configuration/configuration.html

Lenovo パーツ 照会 検索 Lenovo パーツ 照会 検索

左図の「Country/Region」に国を選択し、
「Enter a serial number」に自分の所有PCのシリアルナンバーを入れます。
正直、どの国を選んでも同じ結果が出てくるのは気のせいでしょうね…

各パーツのより詳細なマニュアルは左メニュー内「G560シリーズ マニュアル類
に貼ってあるリンクから、「Hardware Maintenance Manual V2.0」でも参照して下さい。

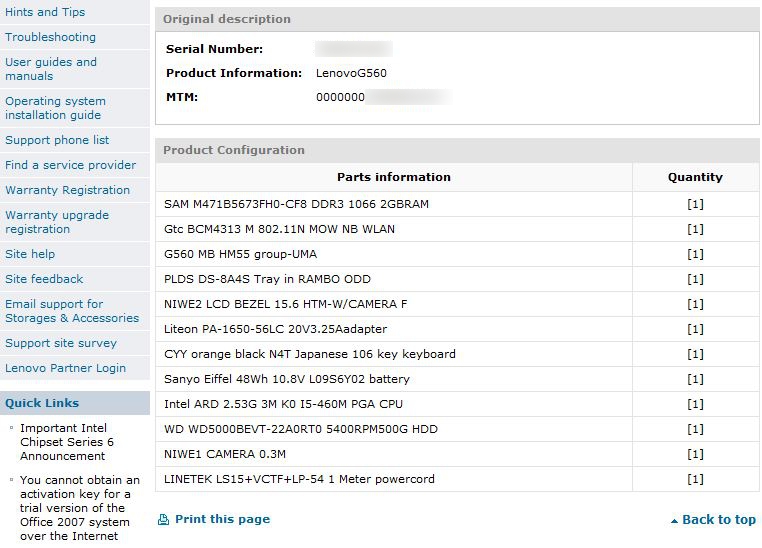

出てきた結果が右図です。 以下内容
・SAM M471B5673FH0-CF8 DDR3 1066 2GBRAM
 サムスン製のDDR31066メモリが使用されています。
・Gtc BCM4313 M 802.11N MOW NB WLAN
 Broadcom製 BCM4313チップ使用の11n対応、内臓無線LAN
・G560 MB HM55 group-UMA
 G560用 HM55 Express チップセットマザーボード
・PLDS DS-8A4S Tray in RAMBO ODD
 PLDS製 DVDマルチドライブ DS-8A4S 搭載
・NIWE2 LCD BEZEL 15.6 HTM-W/CAMERA F
 カメラ搭載可能15.6インチ液晶用固定具
・Liteon PA-1650-56LC 20V3.25Aadapter
 Liteon製 ACアダプター 65W 20V-3.25A
・CYY orange black N4T Japanese 106 key keyboard
 日本語106キー キーボード
・Sanyo Eiffel 48Wh 10.8V L09S6Y02 battery
 SANYO製 バッテリー
・Intel ARD 2.53G 3M K0 I5-460M PGA CPU
 Intel Corei5-460M 2.53Ghz 3Mキャッシュ
・WD WD5000BEVT-22A0RT0 5400RPM500G HDD
 WD製 2.5インチHDD 500GB 5400rpm
・NIWE1 CAMERA 0.3M
 30万画素Webカメラ搭載
・LINETEK LS15+VCTF+LP-54 1 Meter powercord
 LINETEK製 電源コード 1m

まぁ大まかにしか判らないのでそんなに有用かと聞かれたら微妙なところですが^^;

拍手[2回]

2011/02/19 (Sat) 02:34
G560用マニュアル類
http://consumersupport.lenovo.com/jp/en/UserGuide/Guide_list.aspx?CategoryID=67873

分解手順(英語) Lenovo G560 Hardware Maintenance Manual V2.0
本家:http://consumersupport.lenovo.com/jp/en/UserGuide/Guide_show_1273732195154.html
保守:http://loda.jp/akdnaa/?id=18.pdf

ユーザーガイド(英語) G460&G560 UserGuide V1.0 EN
本家:http://consumersupport.lenovo.com/jp/en/UserGuide/Guide_show_1271309984677.html
保守:http://loda.jp/akdnaa/?id=19.pdf

ユーザーガイド(日本語:自炊につき見れれば良い人向け)
前編:http://loda.jp/akdnaa/?id=11.pdf
後編:http://loda.jp/akdnaa/?id=12.pdf

拍手[6回]
